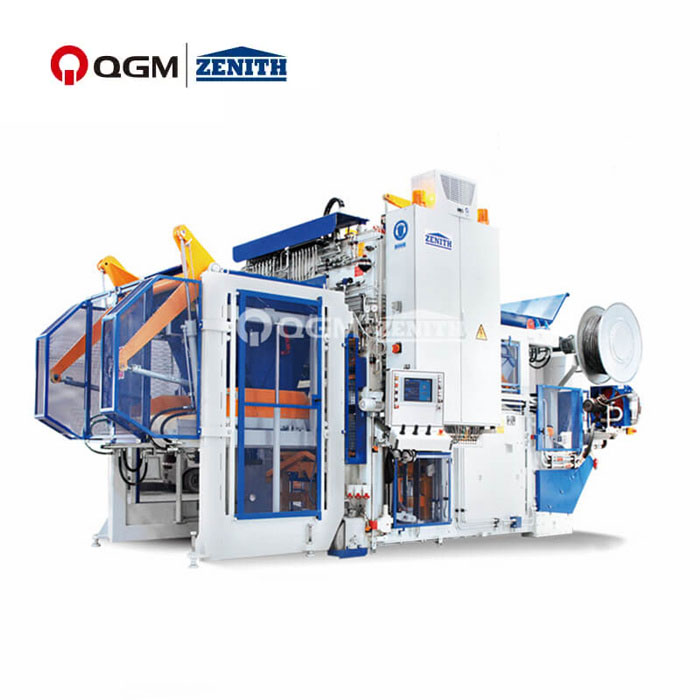

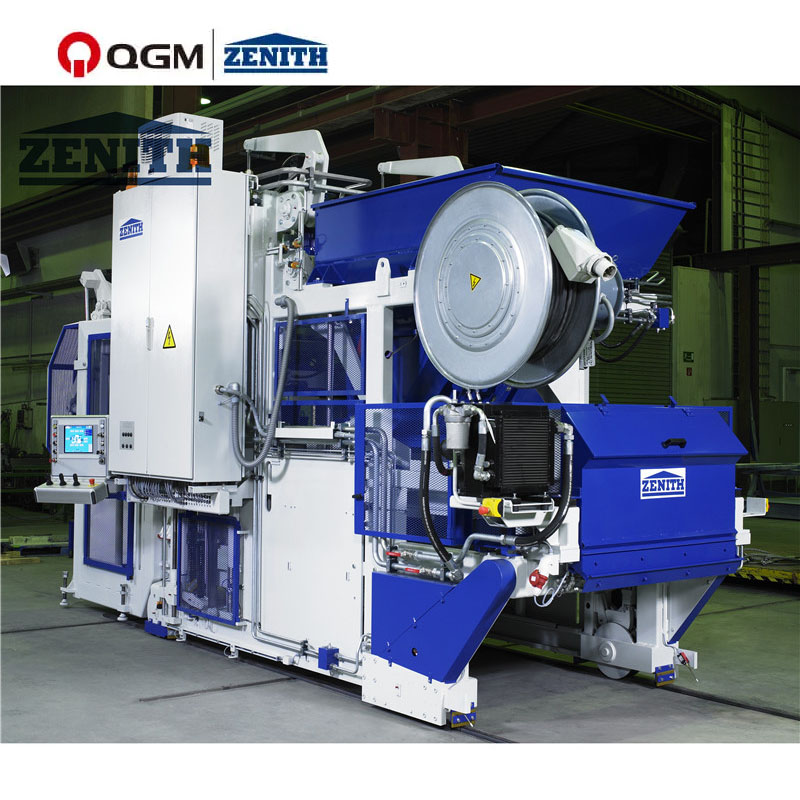

移動式敷設レンガ機械

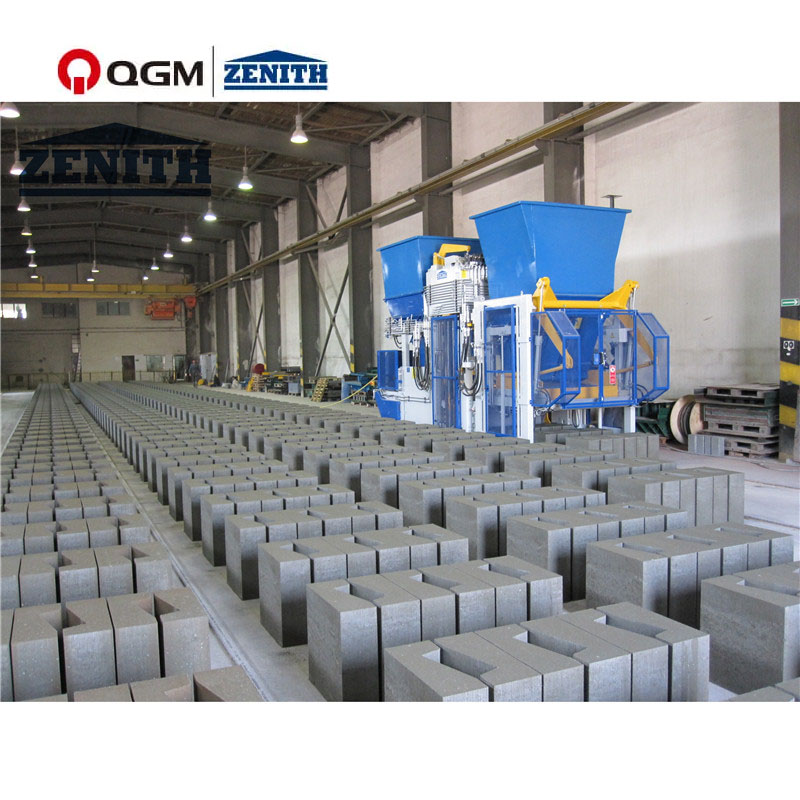

移動式敷設レンガ機はレンガ製造機です。操作が簡単で小規模なレンガ工場に最適です。作業現場の変化に合わせて動きます。この装置にはパレットは必要ありません。プレスされたレンガは、レンガ製造機が移動するときに現場に配置されるため、パレットのコストが大幅に節約されますが、敷地面積は十分に大きい必要があります。モバイル敷設レンガマシンは高度なPLCインテリジェント制御システムを採用しており、人間と機械の対話、完全自動操作、ランダム信号分析、自動故障診断、およびさまざまなパラメータ設定を実現できます。この機械は、シンプルでコンパクトな構造、簡単な操作、簡単なメンテナンス、低消費電力、高出力という利点があります。

製品ビデオ

主な技術特長

(1) メニュー形式の一目瞭然のタッチパネルにより、操作が非常に簡単です。さまざまな金型タイプと生産プログラムの生産パラメータは、適切に配置されたメニュー マスクを使用して入力および保存されます。内部信号処理には高速な Siemens SPS が使用されています。

(2) 高効率油圧システム。油圧はミルティスターピストンポンプを2台使用した2回路高圧油圧システムです。比例油圧技術を使用して、生産されるさまざまな製品に応じて速度と作業を調整します。油圧動作は、異なる速度と圧力で同時に独立して駆動でき、すべてのデータはタッチ スクリーンで設定できます。時間、計算、オプション、油圧速度、圧力などのすべての情報は、タッチ スクリーンを通じて設定できます。

(3) 高効率振動システム。振動テーブルは 4 つの異なる生産レベルを持つように設計されています。均一な動力伝達と最適な圧縮を実現するために、振動テーブルの上部は 2 つの部分に分かれています。振動テーブルの上部を保護する交換可能な摩耗プレート。最大遠心力 80 kN を達成するための 2 つの振動子を受け入れる振動テーブル。 高さ50cmのブロックを生産するために、モールドフレームにはバイブレーターが装備されています。（ブロックの高さに応じて、2、4、6、8個のバイブレーターを装備できます）、振動モーターはサーボモーターを使用します。

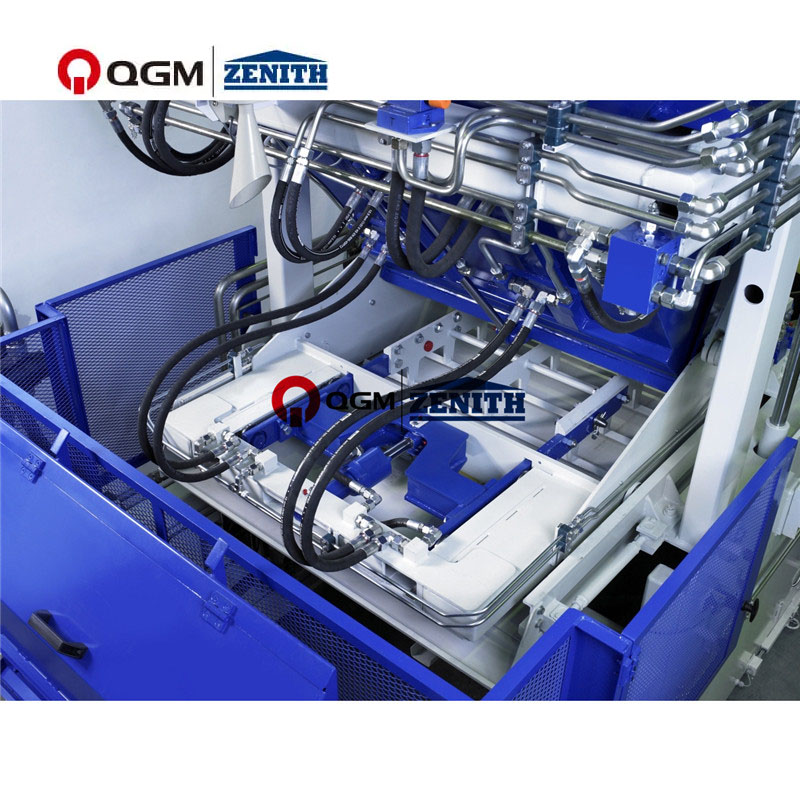

(4) 骨材供給システム。油圧駆動のフィーダー。さまざまな金型に応じて、変更可能なアントトルク高精度レールでフィーダーボックスの動作を調整できます。フィーダーガイドホイールの直径はØ 80 mmです。油圧駆動のスイベルスクレーパー (3 分割) により、型表面を適切に洗浄します。油圧駆動の分配格子により、型内のコンクリートが均一に分散されます。高さ調整可能なクリーニング ブラシ。タンパー ヘッド シューのクリーニング用にフィード ドロワーの前壁に取り付けられています。

技術データ

生産能力

ブロックタイプ	寸法(mm)	写真	数量/サイクル	サイクルタイム	生産能力 (8時間あたり)
中空ブロック	400*200*200		12	40代	8,640個
長方形の舗装材	200*100*60		54	38秒	817m2
長方形の舗装材 (フェイスミックスなし)	200*100*60		54	36秒	864m2
UNI 舗装業者	225*112.5*60-80		40	38秒	757m2
カーストーン	150*1000*300		4	46秒	2,504個
