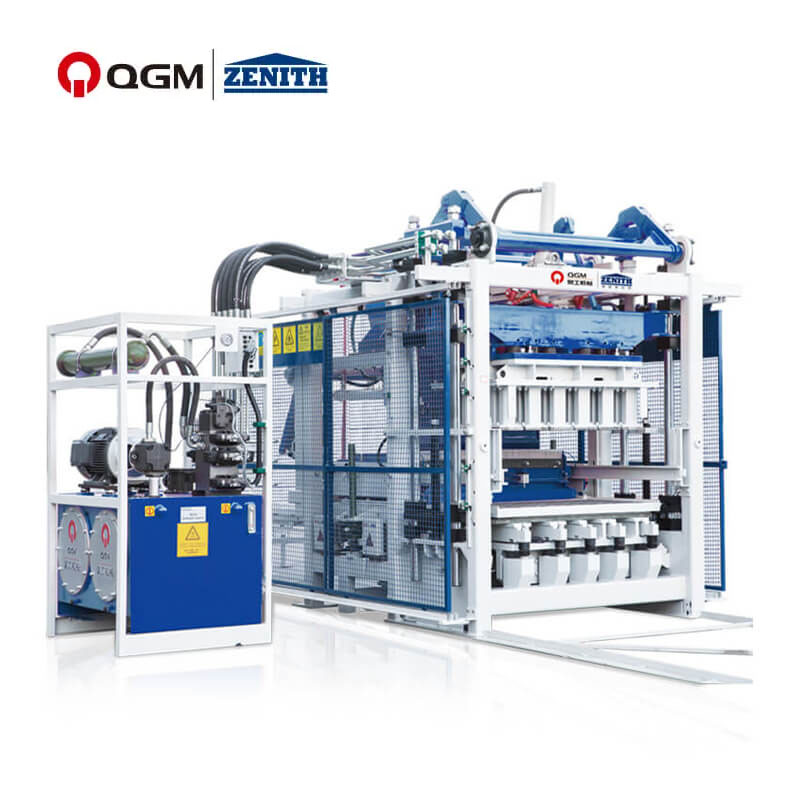

ソリッドブロック製造機

Model:ZN1000C

QGM/Zenith は、ソリッドブロック製造機の生産に特化した長年の経験を持つ評判の高い中国のメーカーおよびサプライヤーです。 ZN1000C 自動ブロック製造ラインは中央制御システムを備えており、顧客はさまざまなプロジェクトの基準と要件に従ってブロックの品質とサービスを保証できます。 1 日 (8 時間) あたり約 800 平方メートルの高品質舗装ブロックを生産でき、業界での競争力を高めることができます。

お問い合わせを送信

製品説明

ソリッドブロック製造機は、新しい壁材ブロックを製造するために特別に使用されるレンガ製造機です。油圧成形モードと場合によっては振動成形技術を採用しています。この成形機の主な特長は、無騒音、高出力、高密度、パレットメンテナンス不要、メンテナンスサイクルの短さです。飛灰、川砂、砂利などを使用し、少量のセメントを加えて新しい壁材の固体ブロックを製造します。ソリッドブロック製造機の設計は、省エネと効率的な生産のニーズを考慮しています。その製品には多用途があり、壁石材などに使用できます。ソリッドブロック製造機は多目的機械です。金型の交換により、中空ブロック、多孔質レンガ、標準レンガなど10種類以上の仕様の生レンガを生産できます。空気圧トランスミッションは、荷降ろし、成形、輸出の連続完了を制御するために使用されます。安全かつ安定して動作し、メンテナンスも簡単です。

製品ビデオ

主な技術特長

1.周波数変換技術と制御
モーターの始動電流を低減し、ソフトスタート機能を制御することでモーターの寿命を延ばします。メイン振動は低周波スタンバイ、高周波動作を採用し、動作速度と製品品質を向上させます。機械付属品とモーターの損傷を軽減し、モーターと機械の寿命を延ばします。周波数コンバーターは、従来のコンバーターよりも約 20% ～ 40% の電力を節約します。

2.ドイツ Siemens PLC 制御システム、Siemens タッチスクリーン、ドイツ
簡単な操作、低い故障率、機械の稼働安定性と高い信頼性。最先端の産業用インターネット技術を使用して、リモートでのトラブルシューティングとメンテナンスを実現します。 PLCとタッチスクリーンはPROFINETインターネットを併用しており、システム診断やWEB拡張に便利です。問題診断と警報システムを常に実現し、機械のメンテナンスやトラブルシューティングに便利です。 PLCの運転データを永久保存します。
3.振動システム
振動テーブルは動的テーブルと静的テーブルから構成されます。振動が始まると、動的テーブルは振動し、静的テーブルは静止したままになります。振動テーブルの振幅を確保するように構造が設計されており、コンクリート製品の高品質を保証します。 HARDOX鋼を使用した振動台。振動モード：振動テーブル振動+上型振動を使用。振動モーター搭載防振装置及び空冷装置。

4.給餌システム
モーターはSEWモーターを使用し、2つのミキシングシャフトを制御します。供給フレーム、底板、混合ブレードは高耐久性のHARDOX鋼で作られており、底板の位置を調整できます。供給システムには漏れを防ぐためのシール装置が付いています。排出ゲートの扉はSEWモーターにより制御されます。

油圧ステーション
油圧ポンプと油圧バルブは国際ブランドを採用しています。チューブは「フランジ接続」を採用しており、取付・メンテナンスが容易です。多点圧力検出ポイント、便利な検出。デジタル温度および詰まりアラーム機能。モーターとポンプの接続、フランジ接続、良好な同軸。動的比例弁と定出力ポンプ、速度調整、電圧調整、省エネ。

技術データ

最大。形成エリア	1,100×820mm
完成品の高さ	20～300mm
成形サイクル	15～25秒
加振力	80KN
パレットサイズ	1,200870(12-45)mm
成形ブロック番号	390190190mm(10ブロック/型)
振動テーブル	2*7.5KW
トップ振動	2*0.55KW
電気制御システム	シーメンス
総設置容量	42.25KW
総重量	12T

生産能力

ブロックタイプ	出力	ZN900Cブロック製造機
240×115×53mm	成形ブロック数(ブロック/モールド)	50
	立方メートル/時 (m³/ 時間）	13-18
	立方メートル/日 (m³/8時間）	1005-140
	レンガ数（ブロック/m）³)	683
390190190mm	成形ブロック数(ブロック/モールド)	9
	立方メートル/時 (m³/ 時間）	22.8～30.4
	立方メートル/日 (m³/8時間）	182.5～243.3
	レンガ数（ブロック/m）³)	71
40040080mm	成形ブロック数（ブロック/モールド）	3
	立方メートル/時 (m³/ 時間）	69.1-86.4
	立方メートル/日 (m³/8時間）	553-691.2
	レンガ数（ブロック/m）³)	432-540
245×185×75mm	成形ブロック数（ブロック/モールド）	15
	立方メートル/時 (m³/ 時間）	97.5-121.5
	立方メートル/日 (m³/8時間）	777.6-972
	レンガの数（ブロック/m³)	2160-2700
25025060mm	成形ブロック数(ブロック/モールド)	8
	立方メートル/時 (m³/ 時間）	72-90
	立方メートル/日 (m³/8時間）	576-720
	レンガ数（ブロック/m）³)	1152-1440
225112.560	成形ブロック数(ブロック/モールド)	25
	立方メートル/時(m³/ 時間）	91.1～113.9
	立方メートル/日(m³/8時間）	728.9-911.2
	レンガ数（ブロック/m）³)	3600-4500
20010060	成形ブロック数(ブロック/モールド)	36
	立方メートル/時(m³/ 時間）	103.7-129.6
	立方メートル/日(m³/8時間）	829.4-1036.8
	レンガ数(ブロック/m³)	5184-6480
20020060	成形ブロック数(ブロック/モールド)	4
	立方メートル/時 (m³/ 時間）	72-90
	立方メートル/日 (m³/8時間）	576-720
	レンガ数(ブロック/m³)	576-720
