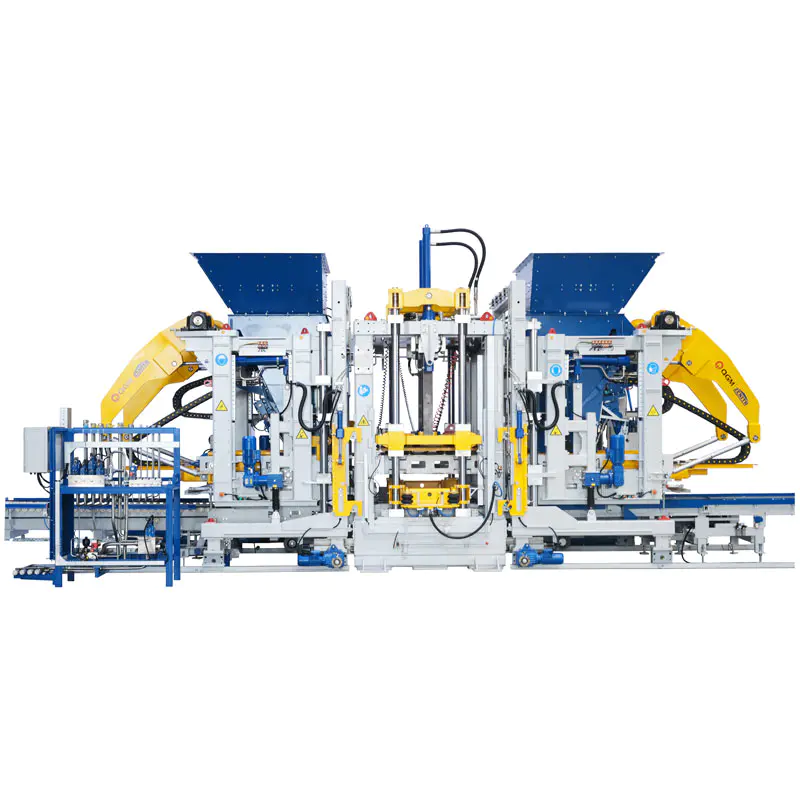

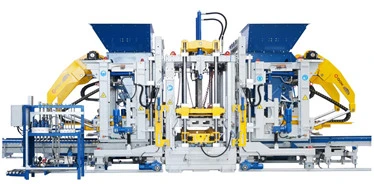

ブロック製造機設備

ブロック製造機の設備の特徴

ダブル振動テーブル、サーボモーター8個（オプション）トップレベルのブロックマシン

メンテナンスを容易にするモジュール式アセンブリさまざまな製品をご用意

より大容量、より優れたパフォーマンス

技術的パラメータ

一部のブロックはZN2000Cでも製作可能

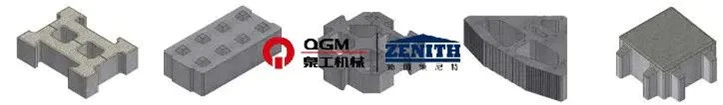

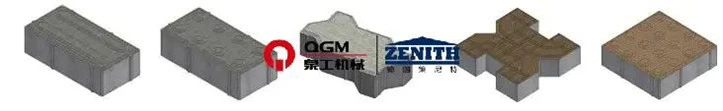

舗装業者:

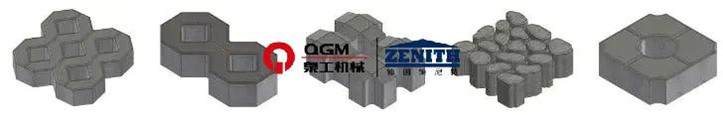

草の石:
水 保持 ブロック :

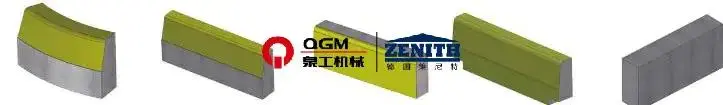

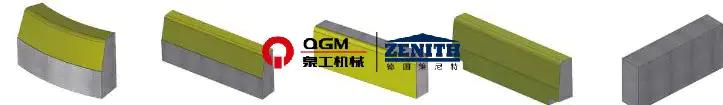

道路 縁石:

技術的な利点

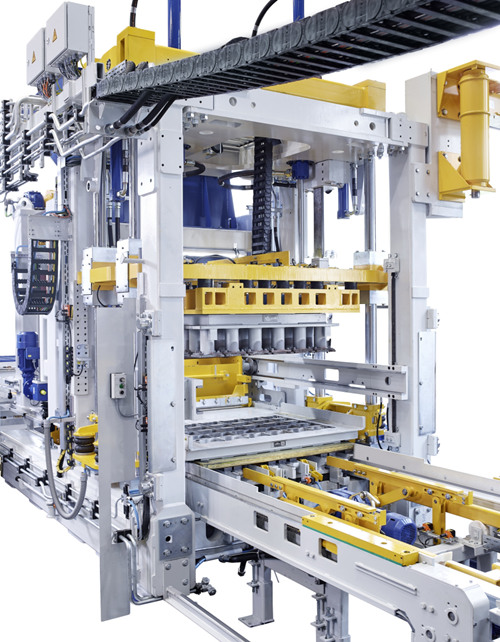

1. 先進的なドイツデザインフレーム

メインフレームフレームはドイツZENITH社の高強度溶接フレーム構造を採用 特許取得済みの高強度溶接フレーム構造、 合理的なデザイン、均一で、 見た目にも美しい溶接。フレーム全体 緩和のための振動処理が施されています 高品質と高品質を確保するための機械的ストレス 安定性。高度な構造設計により、 拡張性があり、縁石を追加する可能性がある 金型側壁開閉部、 引出しプレート部、挿入装置 ポリスチレン芯など

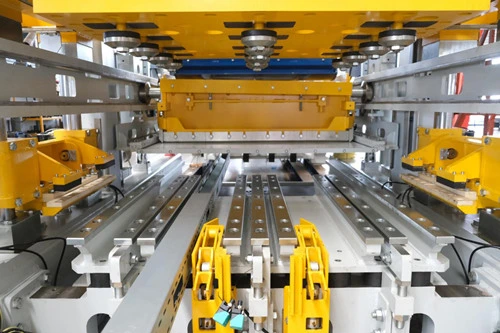

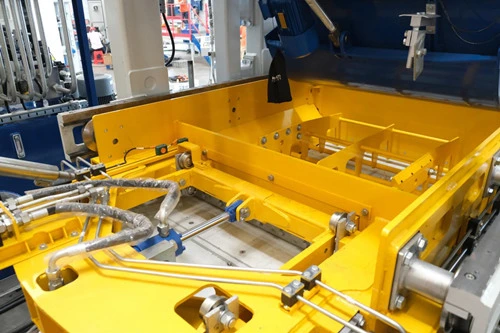

2. 自動クイック金型交換システム

金型が主機位置にあるとき、吊り上げシステムは次のことを実現します。 クイック金型交換装置による自動金型交換。タンパーヘッドと金型 フレームは空気圧ステーションによって自動的にクランプされ、安全で効率的で操作が簡単です。 そしてメンテナンスが便利です。
●エア式金型クランプ装置：金型支持フレームとエア式で構成されています。 両側にエア式クランパーを装備。事前振動とメイン振動サイクル中に、これは役に立ちます。 金型をクランプして固定することで振動を低減し、最高の振動効果を実現します。 金型の寿命を延ばします。

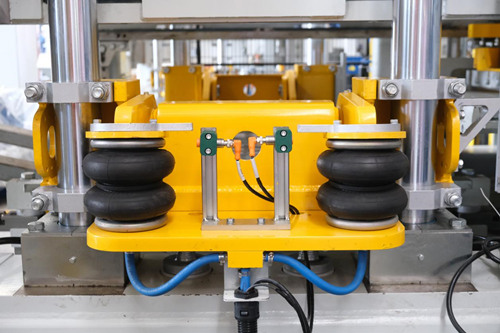

● 空気圧タンパーヘッドクランプ装置: タンパーヘッドはクランプ装置によって固定されます。 エアバッグを使用すると、タンパーヘッドを簡単かつ迅速に交換でき、金型交換を短縮できます。 また、モールドフレームとタンパーヘッド間の正確なドッキングも保証します。
● 電動金型挿入装置：金型を位置決めするために使用される金型設置装置。 電動金型キャリアを使用して主機から取り外します。金型キャリアは、 市場に出回っているほとんどの金型に適しています。他の特殊な金型もカスタマイズして使用できます 運送業者。

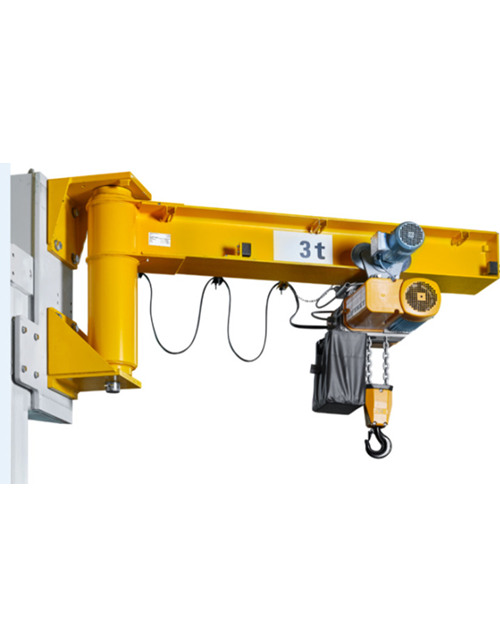

●金型交換装置：主機フレームに設置され、金型の昇降に使用します。 金型交換時、電気チェーンブロック（クレーン）、電動歩行装置を装備

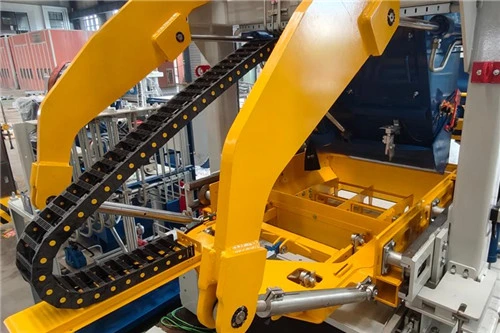

3. 給餌システム

●給餌ボックスは油圧駆動で、高ダイナミック比例バルブ制御を採用しています。 システム。この装置には油圧駆動の混合装置が装備されており、迅速かつ迅速な混合が可能です。 金型を効果的に充填します。混合装置は高ダイナミック比例制御によって制御されます。 バルブと供給装置。給餌ボックスのフロントアームには調整可能なアームが装備されています。 クリーニングブラシ。
●送り装置の両側に大径ローラーを装備した丈夫なスイングアーム送りで、 給餌ボックスの均一で安定した水平移動を保証します。
● 給餌ボックスのガイドレールは交換可能な耐摩耗性ストリップを採用しており、より多くの メンテナンスに便利

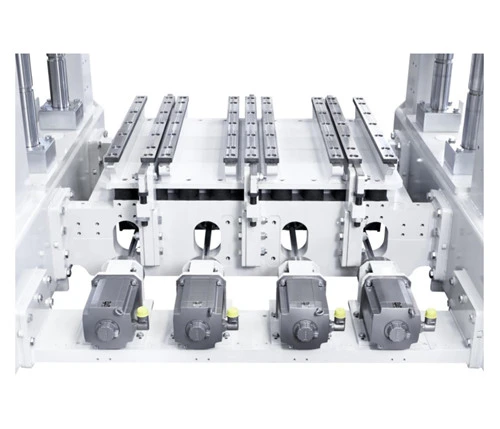

4.「ウルトラダイナミック」サーボ振動システム

「スーパーダイナミック」サーボ振動技術は、高効率の適応振動です。 ブロックマシン専用に設計されたシステム。サーボモーターは最速で応答します 可能な速度を実現し、最高の振動性能を達成し、セメント使用量を削減し、 生産サイクルを短縮し、高密度のコンクリート製品を生産します。振動 コンクリート製品のさまざまな生産ニーズに柔軟に対応できるシステムです。

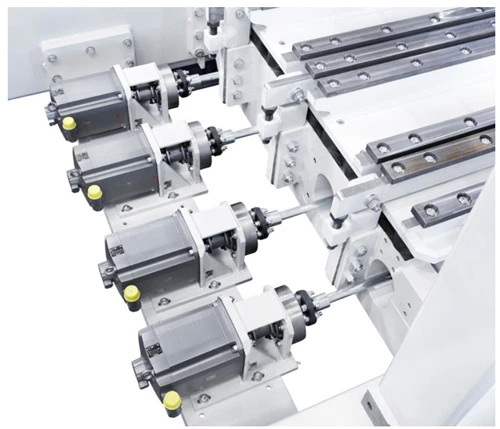

● 8 つの振動ユニット、8 つのサーボドライブによってメカニカルバランスを個別に設定
● 弾性カップリングを備えた 8 つのモーターシャフト

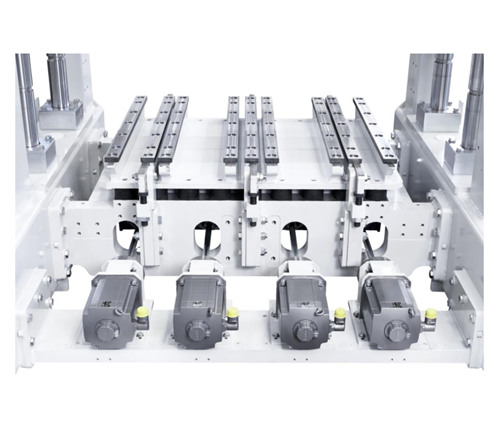

● 8 つのサーボ モーターがそれぞれモーター フレームの外部防振クロスビームに取り付けられています。
●振動テーブルはオイルバス不要（環境に優しい）

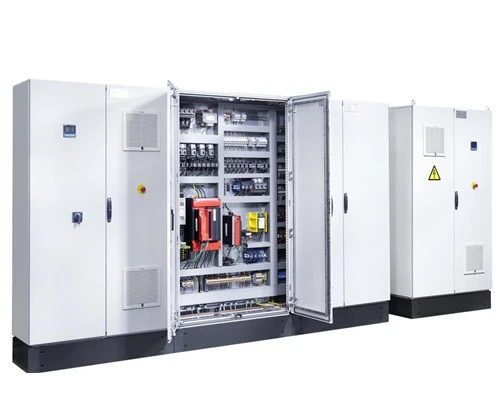

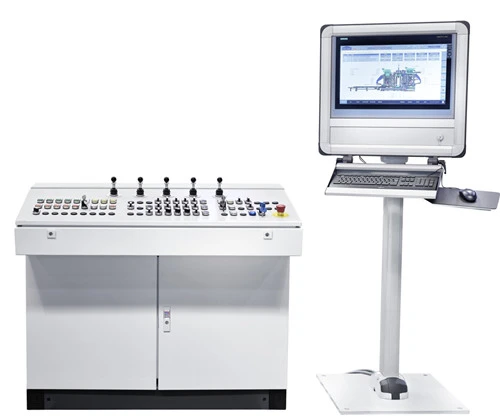

5. 正確なサーボ制御システム

信号フィードバックにより、振動の位相と速度を制御します。 信号フィードバックにより、振動の位相と速度を制御します。 モーションコントロール、高速スタンバイ、振動開始と振動除去が可能です。 短時間で完了し、サイクルタイムの短縮と制動の向上に貢献します。 効果がある。位置と速度の二重閉ループにより加振力を制御 垂直方向のみに作用し、有効加振力を最大化しながら、 水平加振力による機械の損傷を防ぎ、機械の寿命を延ばします。 生産するさまざまな製品要件に応じて差別化された設定を行うことができます。 高品質の製品。

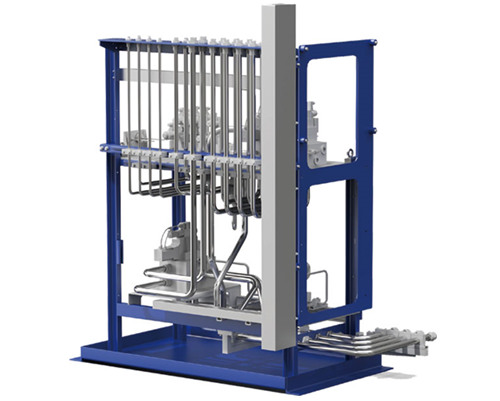

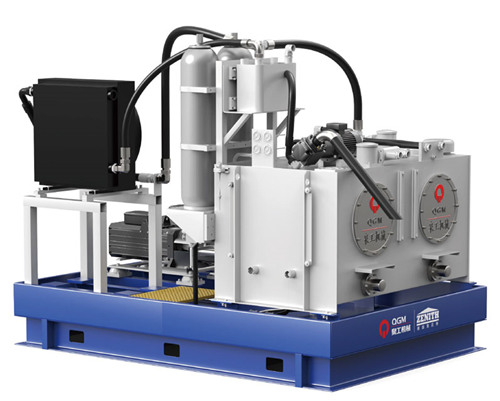

6. 油圧システム

加圧ヘッド、金型フレーム、骨材カー、ファブリックカーを制御 タンパーヘッド、金型フレーム、ベースミックス、フェイスミックスのフィードボックスを制御 バルブコアフィードバックを備えた比例方向バルブにより、短い応答時間を実現します。 閉ループ制御システム（変位定規/エンコーダ -PLC- -比例） 方向制御弁 - オイルシリンダ) により、高速かつ安定したオイルシリンダにより正確な制御が保証されます。 動き。油圧ステーションは可変容量ピストンポンプを使用しており、 油圧システムが設定圧力に達すると圧油を汲み上げ、油圧をアンロードします。 ポンプを作動させ、エネルギー消費を削減します。油圧ステーションには、 補助オイル供給用のアキュムレータにより、複数の動作を同時に実行できます。 安定した油圧システム圧力。このシステムには圧力センサーも含まれています。 操作パネルに表示があり、温度センサーも付いているのでモニタリングも簡単です。 オイル温度を効果的に制御し、良好な作動油を維持するためのクーラーとヒーター パフォーマンス。
