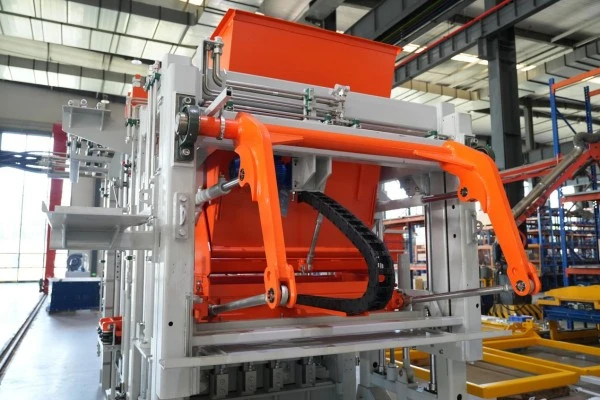

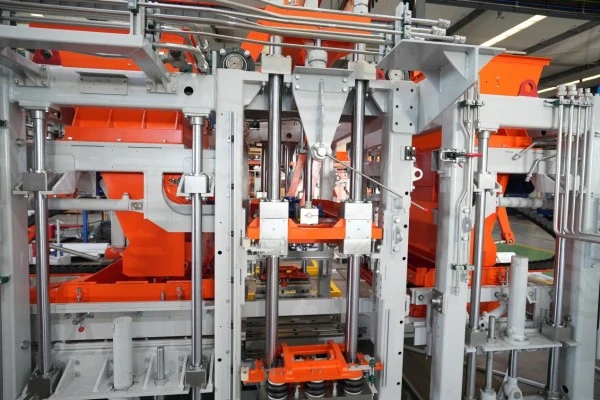

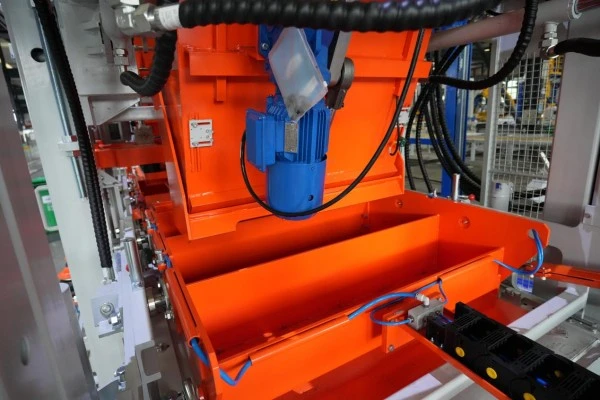

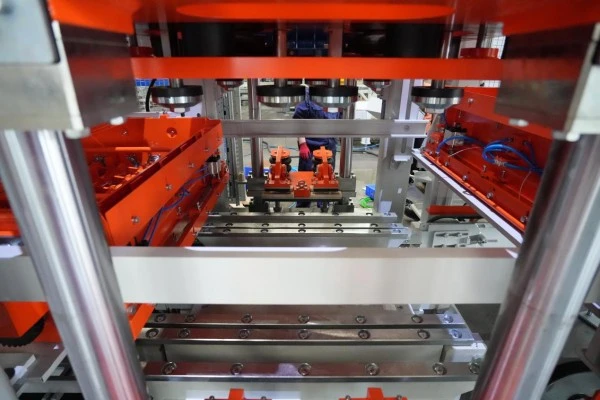

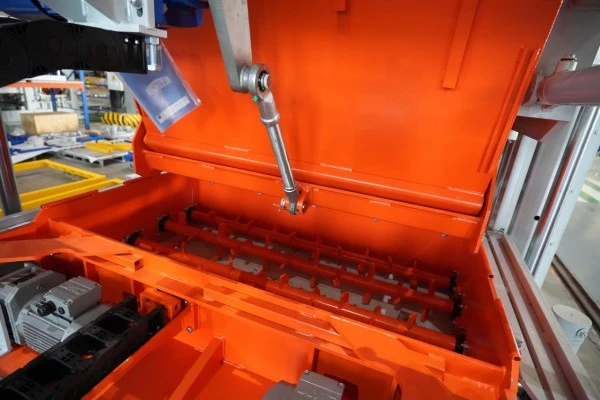

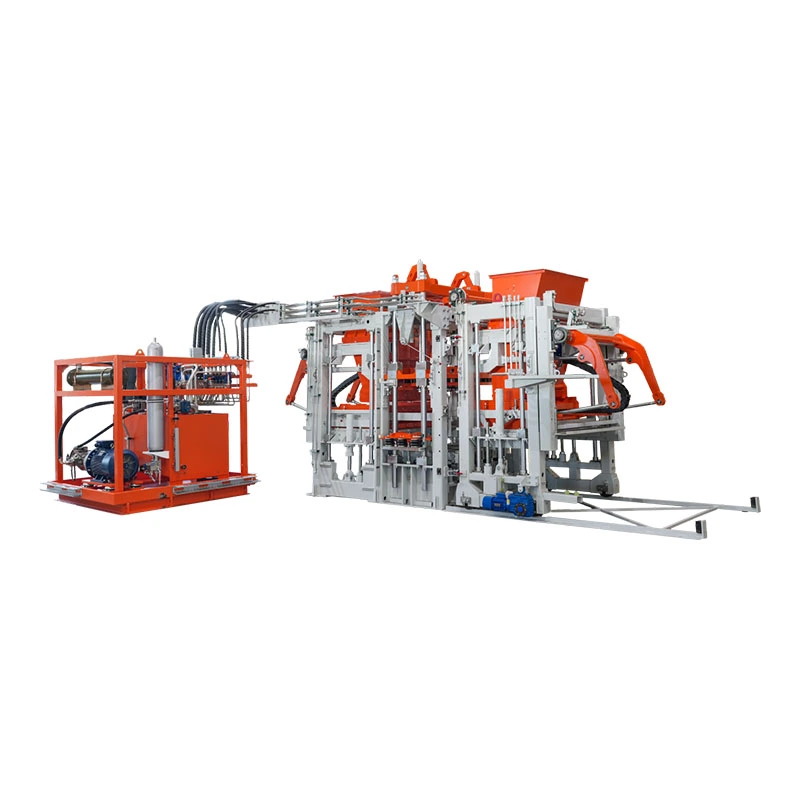

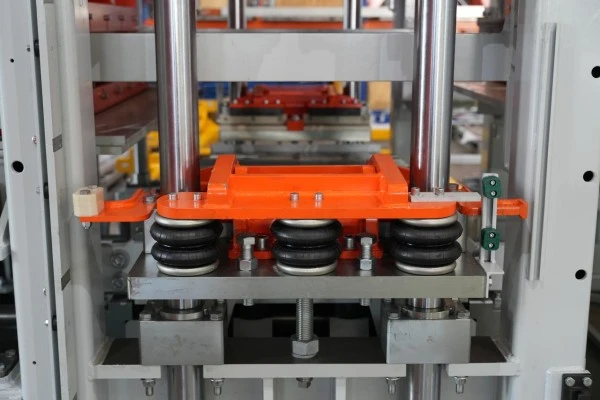

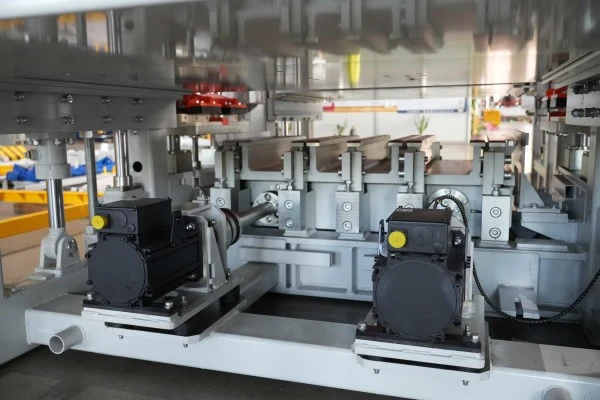

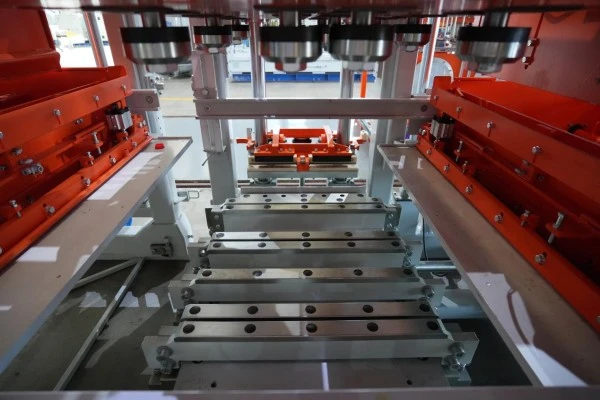

芝舗装透水成形機

Grass Paver Permeable Molding Machine は、生態学的斜面保護および河川管理プロジェクト向けに特別に設計されたレンガ製造機械の一種です。その中核機能は、有孔構造の芝生法面保護ブロックの製造です。油圧振動同期成形技術を応用した装置です。金型に組み込まれたコアチューブシステムにより、ブロック内部に直径30～50mmの規則的な穴が形成され、気孔率は18%～22%に制御されます。製造中、この装置はサーボ制御の材料分配システムを使用して、C30 コンクリートと 5 ～ 8 mm の等級砕石を 7:3 の比率で型に均等に充填します。その後、10MPaの静圧と毎分4000回の振動を組み合わせて圧縮プロセスを完了します。その技術的利点は次のとおりです。コアチューブの収縮時間が 3 秒以下の高速脱型システムにより、穴の内壁が滑らかで損傷を受けません。また、60℃の蒸気養生を12時間使用するインテリジェントな温度制御モジュールにより、ブロックの28日間圧縮強度≧MU15、および50回の凍結融解サイクル(-25℃から室温まで)後の質量損失率が5%未満になります。

お問い合わせを送信

製品説明

草舗装浸透性成形機製品の利点:

1.エコロジー透過性：革新的な「同期振動+横押し出し」成形技術を利用し、気孔率は18%～22%で安定し、透過係数は0.03cm/sに達します（国家基準Aレベルを超えます）。表層は目詰まりしにくい構造設計となっており、凍結融解500回繰り返し後の強度低下15%以下、圧縮強度Cc40以上を実現し、-30℃までの極寒地での使用にも対応します。

2. インテリジェント生産システム：AI画像検査装置を搭載し、骨材含水率や分布均一性をリアルタイムにモニタリング。 PLCが振動周波数(0～50Hzで調整可能)と圧力値(0～12MPa)を自動調整します。 MES生産管理システムを搭載し、自動配合リコールとインテリジェントなエネルギー消費の最適化（レンガ1トン当たりの電力消費量≤2.8kW・h）を実現し、総合設備効率（OEE）は85％です。

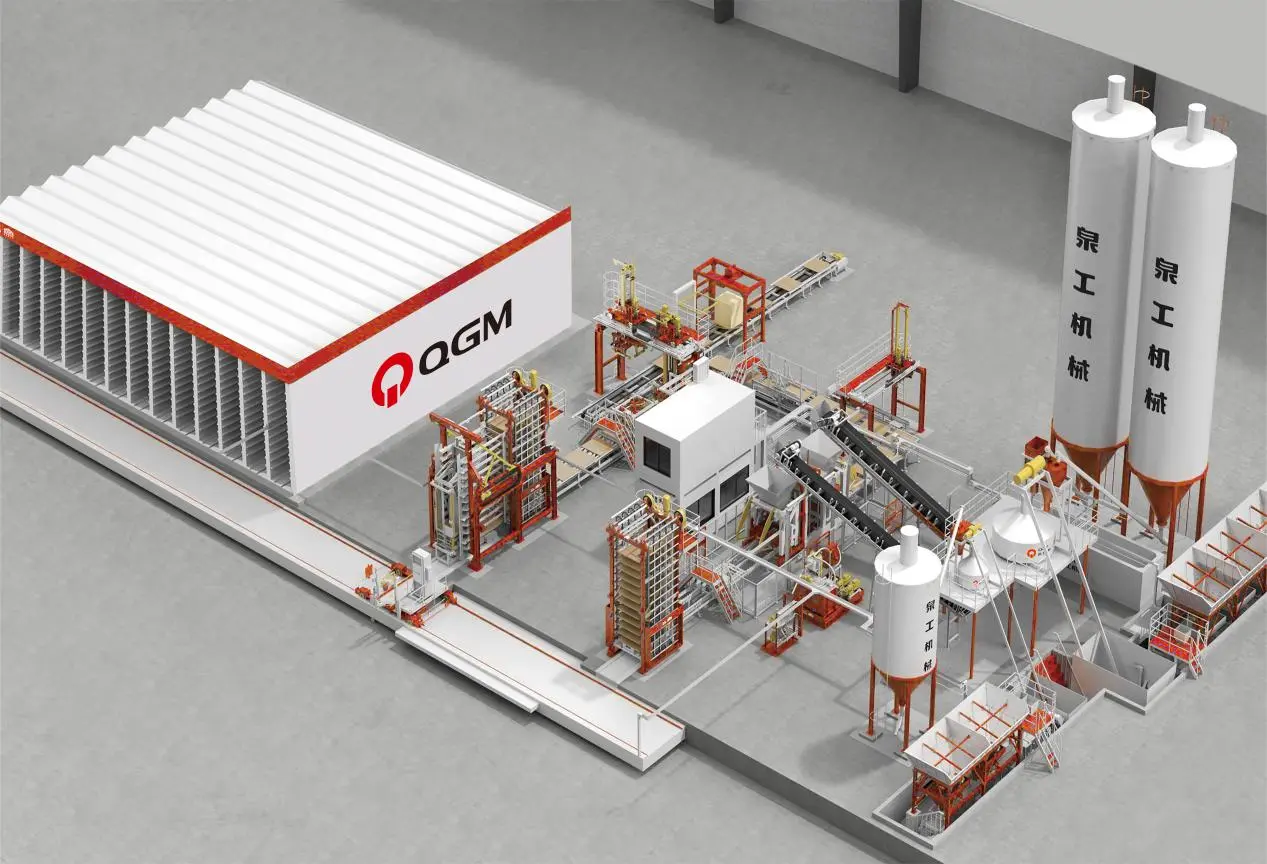

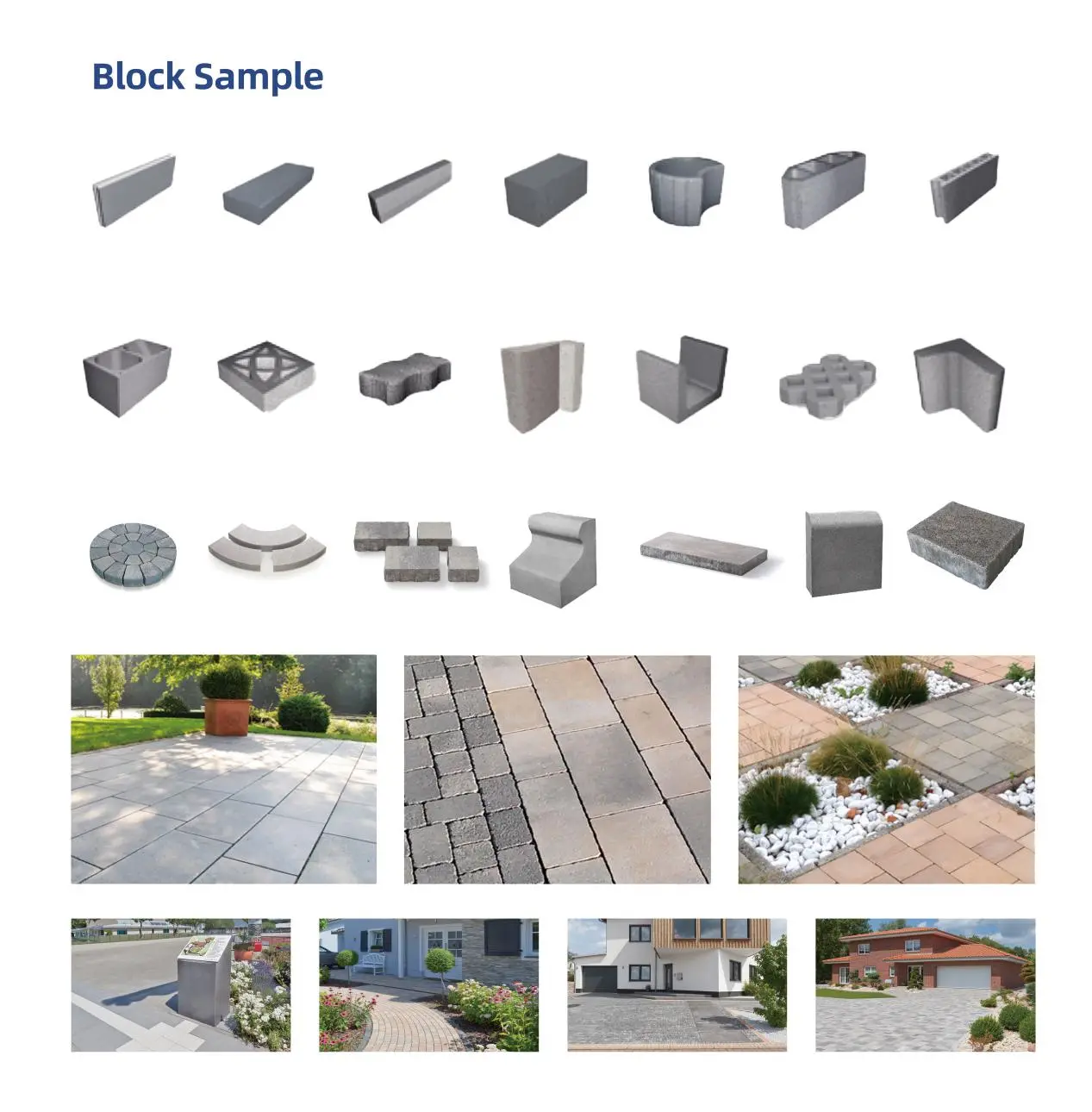

3. 柔軟な生産ライン構成：クイックチェンジ金型システム（金型交換時間<20分）を採用し、200×100×60mmの六角レンガや300×300×60mmのインターロッキングレンガなど15仕様の切り替えに対応。オプションで三次元硬化炉（硬化温度60±5℃）やロボットパレタイジング装置を追加し、単ライン日量12,000㎡の全自動「成形・硬化・梱包」生産ラインを構築します。

4.シーン適応性設計：機械全体はIP54保護等級を誇り、屋外での操作に適しています。モジュール構造によりコンテナの輸送が容易になり、設置と試運転のサイクルは 72 時間以下です。オプションで太陽光発電モジュール（電力5kW）や雨水回収システムを追加することで、水リサイクル率90％以上を実現し、「ゼロカーボン工場」の構築に貢献します。

ブロックマシンの仕様

製品	外形寸法	金型数（金型/金型）	8時間の生産能力
中空レンガ	390190190mm	9	10,368～12,960
標準レンガ	240×115×53mm	50	72,000～96,000
オランダレンガ	20010060mm	36	41,472～51,840

モデル	T9
パレットサイズ	1350×700mm
最大成形面積	1300×650mm
製品高さ	50～500mm
サイクルタイム	15～25秒
振動式	テーブルの振動
制御システム	シーメンス
